Grupo 3-1106
Información sobre los referentes de la hidroponía y cultivaciones adecuadas en estos sistemas.
Objetivos, problemática, justificación, etc.
Parte central y principal donde verificaremos y controlares toda la información de los sensores del cultivo.

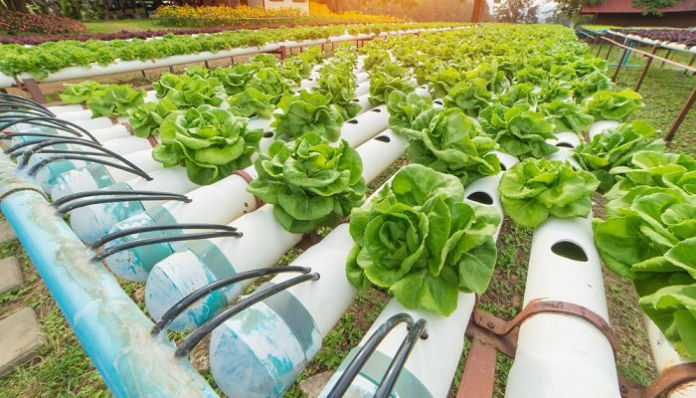

¿QUE ES UN CULTIVO HIDROPONICO AUTOMATIZADO?

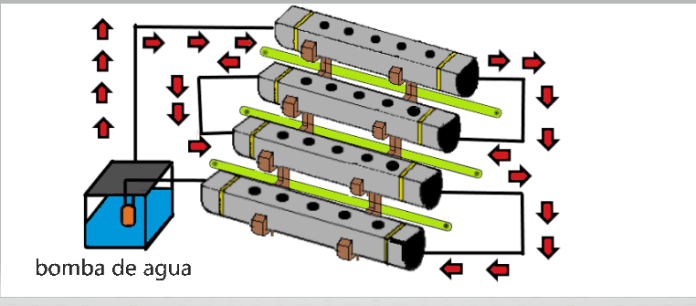

Es un tipo de cultivo donde las plantas crecen sin necesidad de estar en un suelo agrícola, simplemente con aguay disoluciones minerales. El sistema NFT se basa en el flujo permanente de una pequeña cantidad de solución através de caños o tuberías de los que el cultivo toma los elementos necesarios para su nutrición. En general este sistema está catalogado como de elevado costo, requiere del suministro de un volumen de agua constante, y para ello se gasta energía en el proceso de bombeo. El sistema consta de caños de distribución, un tanque de almacenamiento de la solución, tanques de formulación y una bomba que contemple las necesidades del sistema.
Diseñar e implementar un sistema automatizado encargado de la cultivación y cuidado de un producto de consumo (lechuga),implementando un sistema de riego en cual se utilizarán varios sensores y mecanismos para producir un funcionamiento óptimo, optimizando espacios de la institución educativa que no se utilizan actualmente, contribuyendo a una causa necesaria y efectiva para la integridad y desarrollo a futuro del plantel educativo.
En la institución educativa se necesitan sistemas automatizados que se encarguen de la cultivación de productos de consumo para el auto sostenimiento de la parte alimenticia del colegio.
Material Cantidad Costos
Tubo PVC 3 pulgadas 4 (1,50 m) 55.000
Sensores (dht11 y
sf-28 y cables
jumpers macho) 1 , 1 y 40 20.800
Tubo cuadrado de
1 pulgada 6 m 50.000
Tapas para tubos
de 3 pulgadas 8 15.400
Codos para tubo de
1 pulgada (agua) 6 8.400
Tubo pvc para agua
de 1 pulgada 4m 17.500
Voltaje de Operación: 3V - 5V DC
Rango de medición de temperatura: 0 a 50 °C
Precisión de medición de temperatura: ±2.0 °C
Resolución Temperatura: 0.1°C
Rango de medición de humedad: 20% a 90% RH.
Precisión de medición de humedad: 5% RH.
Resolución Humedad: 1% RH
Tiempo de sensado: 1 seg.
Modelo: DHT11
Voltaje de alimentación: 3.3V - 5V DC (VCC)
Corriente de operación: 35mA
Voltaje de señal de salida analógico (AO) : 0 a VCC
Voltaje de señal de salida digital (DO) : 3.3V/5V TTL
Vida útil electrodo sumergido: 3 a 6 meses

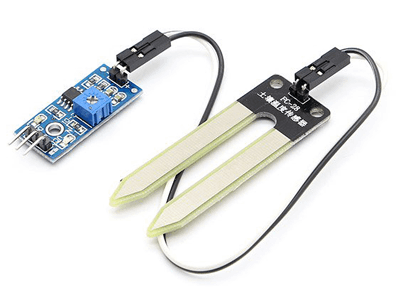

SENSOR FC-28

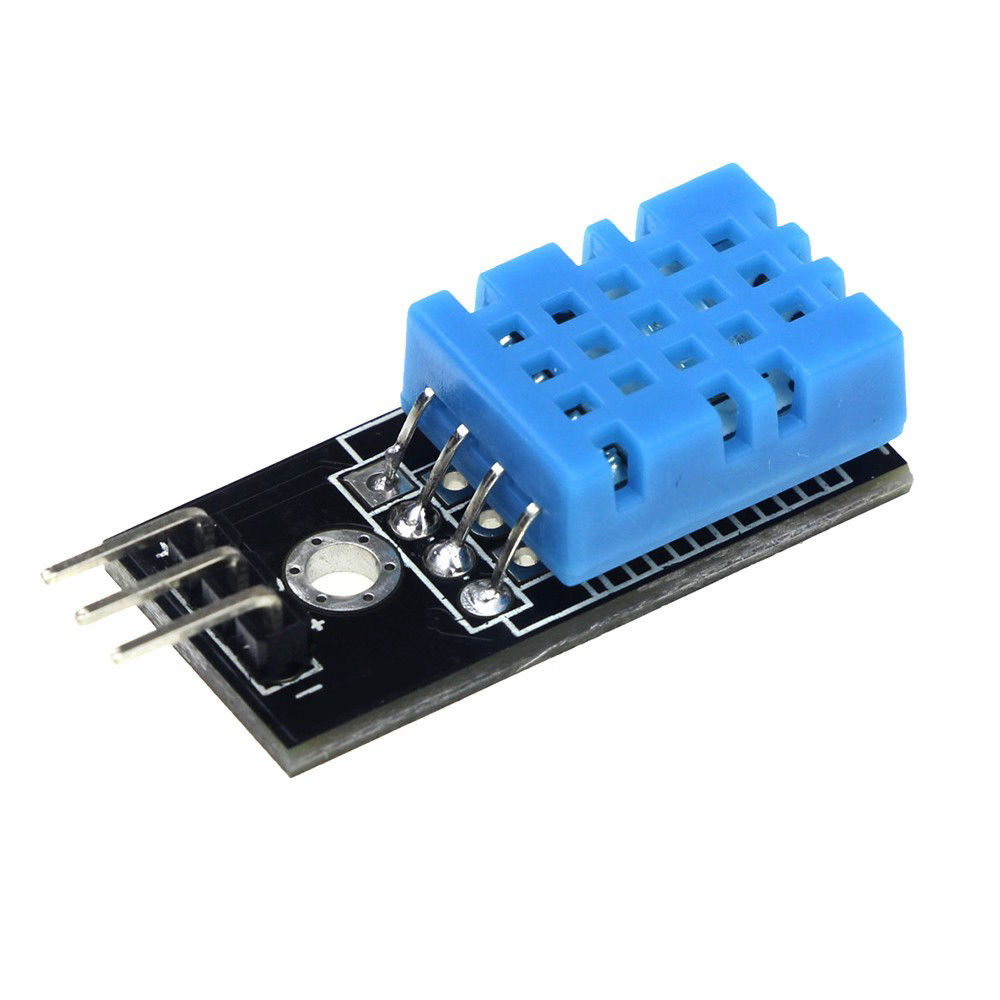

SENSOR DHT11
